模拟控制器
您当前的位置是:首页>>产品中心>>控制器系列>>模拟控制器

模拟控制器

发布时间:2017-08-20 17:29:05  浏览次数:

产品特点:

  1. 体积小型化,便于安装;

  2. 亮度无极可调;

  3. 由外部触发功能,可以实现频闪功能;

  4. 具有短路保护功能;

  5. 具有外触发及触发反转功能;

  6. 空载功耗低,温升低,有效延长使用寿命;

  7. 外观标识简明,易于操作。

性能参数:

型号LSN-APL24V36-1/2/4LSN-APL24V65-1/2
说明
输出电压12.6V-24.4V连续可调

输出总功率

36W65W

单路输出总功率最大1.5A
最大1.35A
输出功率<36W/65W
光源通道接口数12412
控制器输出模式恒定电压通过电压的变化,改变光源的亮度
外部触发频率外部触发频率≤1KHz
触发延时时间<80us
外部触发输入电压高电平(5V-24V)/低电平(0-1V)
输入电压AC90-264V
待机功耗0.5W
工作环境温度-10-60℃

面板说明:


序号控制面板说明
1显示器显示输出端子接口电压
2通道电压显示开关切换通道1和2显示开关
3电位器调节输出端子电压值
4光源接口输出12.6V-24.4V
5工作模式开关

开关向上:常亮模式

开关向下:常灭模式

6触发端口链接外部高低电平实现同步频闪
7AC输入接口输入AC90-264V
8电源开关对电源开关的控制

连接步骤:

1,逆时针调节使输出功率最小(12.6V);

2,光源端口与控制器连接;

3,如果需要实现频闪功能,请将触发信号源连接到控制触发端口上(正负极确保正确);

4,确认工作模式开关向上:为常量模式(如果开关向下为常灭模式);

5,接上AC市电电压;打开电源开关,O凸起向上,控制器已上电;

6,顺时针调节电位器功率增大,使光源亮度满足需求值;逆时针功率减小;

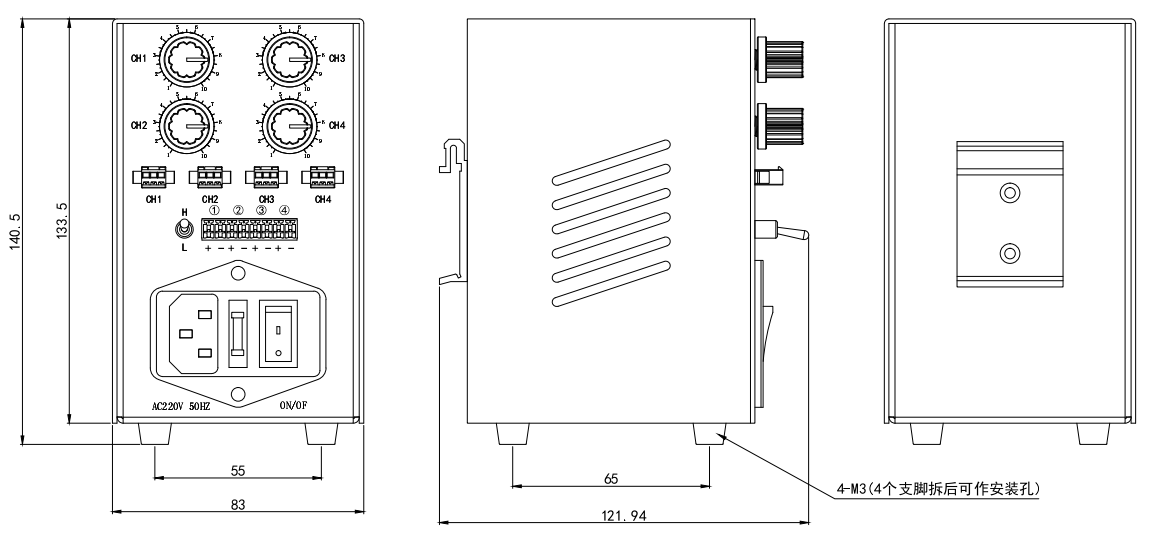

尺寸图:

LSN-APL24V36-1T


LSN-APL24V36-2T


LSN-APL24V36-4T


LSN-APL24V65-1T


LSN-APL24V65-2T
